01 / Материалы
Цветовое разделение материалов.
Используем данные низко- и высокоэнергетического каналов, чтобы определять классы материалов и отображать их разными цветами.
Двухэнергетическая обработка · LE / HE
← ПортфолиоРазработка ПО
Кейс / Интроскоп / C++ · Qt
Разработка ПО
для рентгеновского оборудования
Создали для заказчика программное обеспечение интроскопа — с собственным алгоритмом обработки изображений и интерфейсом оператора.
Посмотреть результатДвухэнергетические рентгеновские данные
Собственный алгоритм
обработки изображений.
02 / Детали
Контраст и усиление контуров.
Реализовали настройку контраста и усиление границ. Для просмотра отдельных участков скана предусмотрели масштабирование и перемещение по изображению.
Контраст · контуры · масштабирование
03 / Интерфейс
Рабочее место оператора.
В приложении оператор переключает режимы отображения, работает с текущим сканом и открывает сохранённые измерения.
C++ / Qt · приложение для заказчика
О проекте
Программная часть
рентгеновского комплекса
Разработали для заказчика настольное приложение, которое принимает данные детектора, строит рентгеновское изображение и выводит его на экран оператора.
В основе обработки — данные низко- и высокоэнергетического каналов. Реализовали калибровку, цветовое представление материалов и настройку контраста.
- Продукт
- ПО для интроскопа
- Разработка
- Алгоритм и интерфейс
- Технологии
- C++ / Qt
Как устроена обработка
От измерений детектора
до изображения на экране
Измерения проходят калибровку и обработку перед отображением на экране.
- 01
Приём данных
Работа с низко- и высокоэнергетическим каналами детектора.
- 02
Калибровка
Учёт тёмных и световых кадров при подготовке измерений.
- 03
Сборка скана
Построение изображения из последовательных полос по мере их поступления.
- 04
Отображение
Цветовое представление материалов и переключение режимов просмотра.

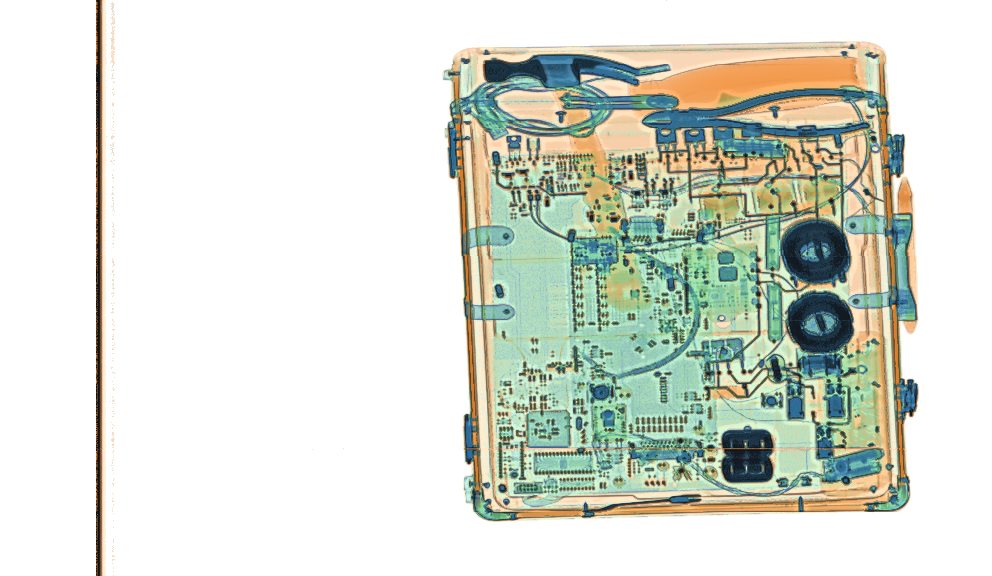

Примеры обработки
Рентгеновские изображения
из приложения
Результаты обработки сохранённых измерений в приложении. Каждый скан можно открыть в полном размере.
Возможности приложения
Инструменты оператора
для работы со сканом
Оператор может менять режим отображения, масштаб и контраст, а также открывать сохранённые сканы.

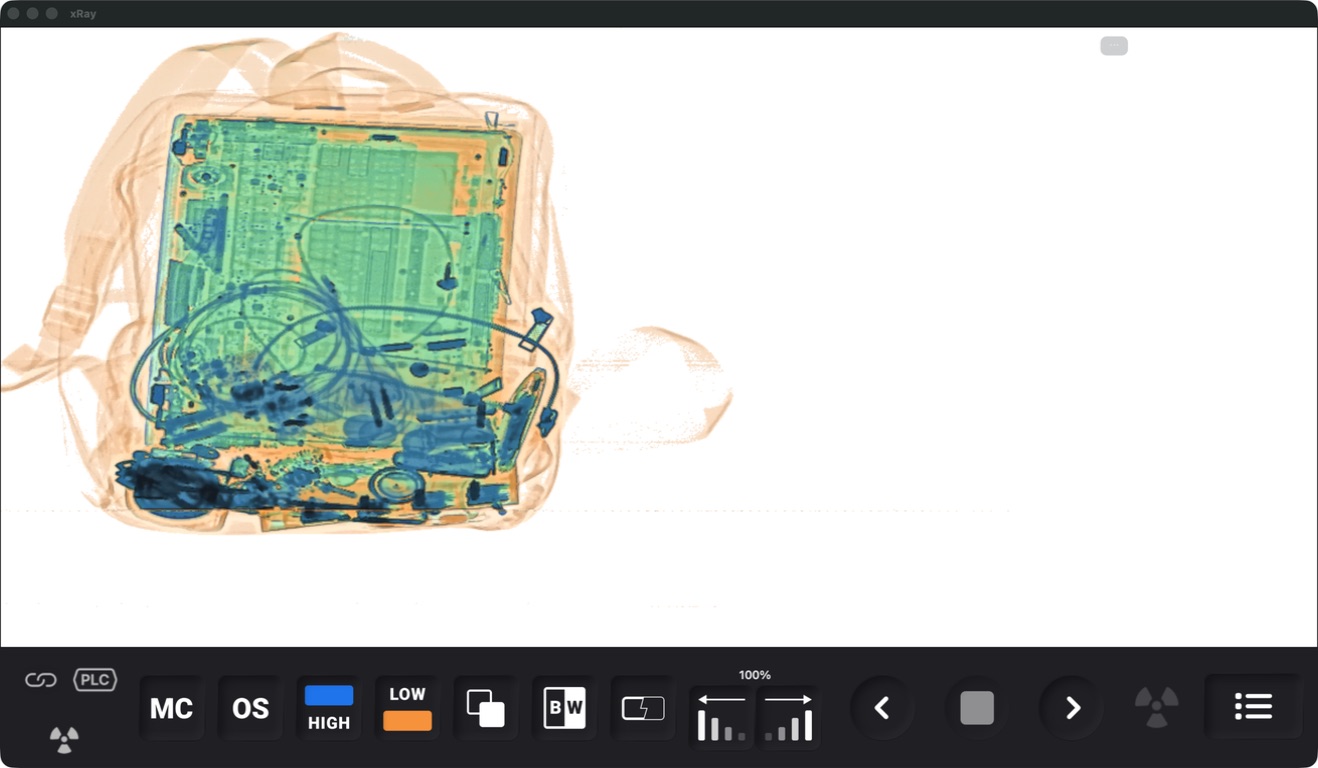

Реальные скриншоты приложения: один сохранённый скан в двух режимах.
Переключение режимов
Цветной и чёрно-белый просмотр, негатив, выделение органики и неорганики, режимы высокого и низкого проникновения.
Работа с деталями
Масштабирование и перемещение по изображению, регулировка контраста и усиление границ. Для навигации и изменения масштаба предусмотрены клавиатурные команды.
Архив исходных измерений
Приложение сохраняет данные сканирования вместе с калибровочными кадрами. Запись можно открыть повторно и выбрать другой режим обработки.
Воспроизведение потока
Запись можно воспроизвести по частям, имитируя поступление данных от детектора. Так проверяем обработку без подключения оборудования.
ЦветнойЧёрно-белыйНегативОрганикаНеорганикаВысокое / низкое проникновение
Построение скана
Изображение строится
по мере сканирования
Детектор передаёт данные полосами. Приложение достраивает изображение по мере их поступления, и оператор видит полученную часть скана до завершения сканирования.
На сохранённых записях проверяли, как добавление полос влияет на цвет и классификацию материалов в уже показанной области. Промежуточные кадры сравнивали с полным сканом.
Повторяемые условия
Одинаковые записи и калибровочные данные для сравнения вариантов обработки.
Промежуточные кадры
Проверка изменений изображения при поступлении очередных полос скана.
Сравнение с полным сканом
Сопоставление цвета и классов материалов с итоговым изображением.

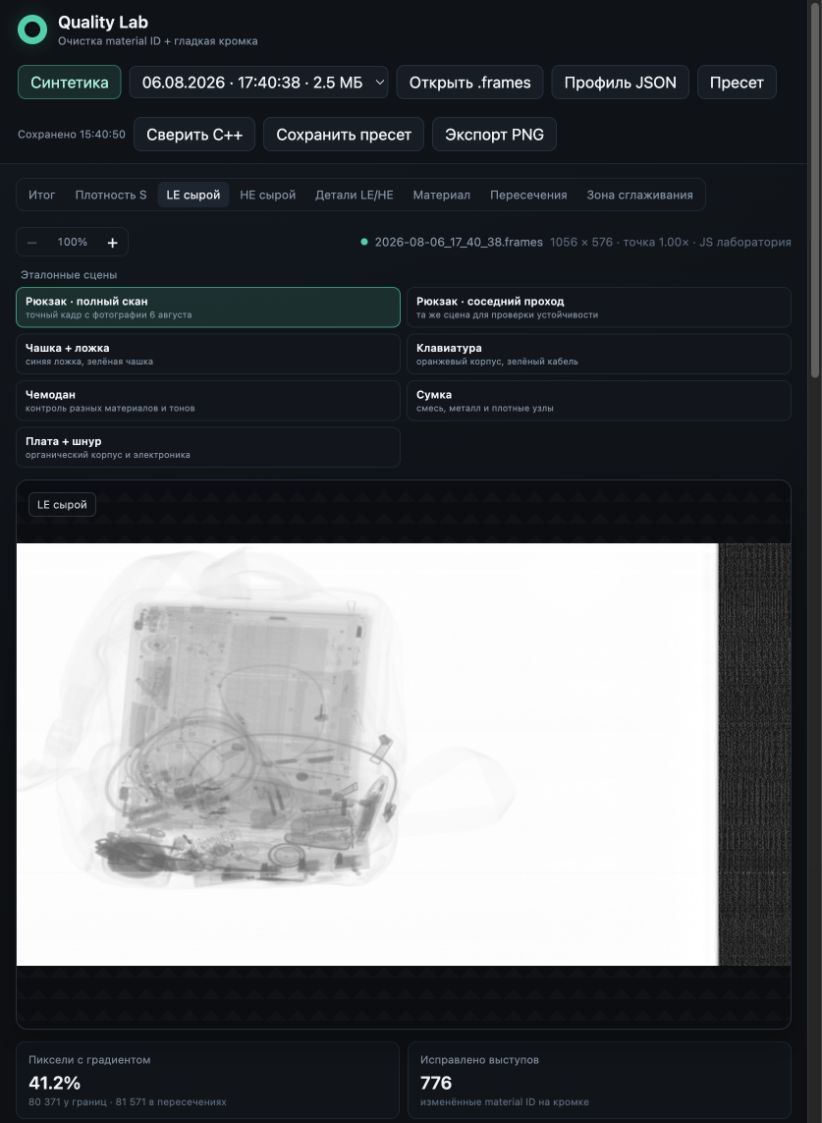

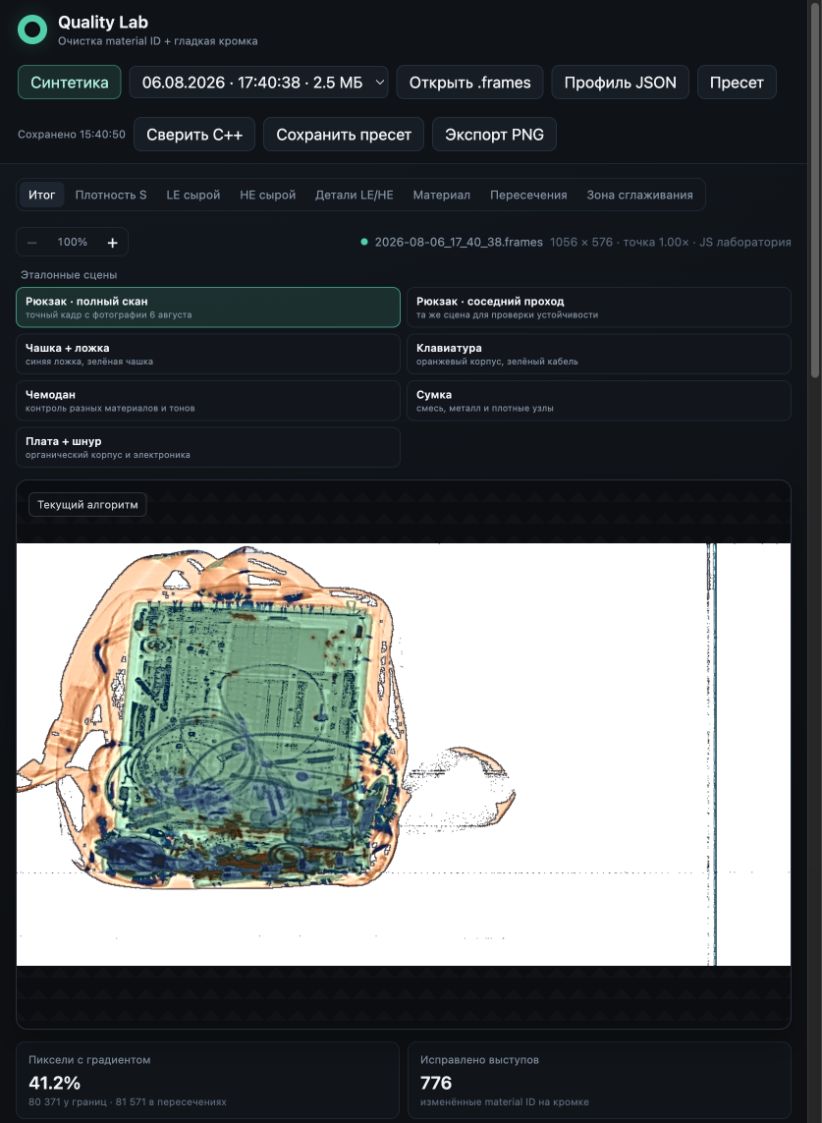

Инструменты разработки: Quality Lab
Для настройки и проверки алгоритмов использовали Quality Lab: просмотр исходных каналов и результата обработки на сохранённых измерениях.
Технологии
Реализация на C++ и Qt
Основное ПО разработали на C++ и Qt. Связали обработку измерений, отображение скана, управление режимами и работу с архивом.
Обработка данных
Приём измерений, построение изображения, алгоритм обработки, запись и восстановление сканов.
Интерфейс оператора
Рабочее окно, режимы просмотра, масштабирование, управление контрастом и навигация по изображению.
Результат проекта
ПО для интроскопа,
разработанное под задачу заказчика
Приложение строит изображение из данных детектора и предоставляет инструменты просмотра. Сохранённые измерения можно открыть повторно и обработать в другом режиме.
check Алгоритм обработки изображенийcheck Операторское приложениеcheck Запись и воспроизведение данных
